Die Idee
Das entstehen der Produkt Idee
Der M&M's Spender war die letzte unserer drei Optionen. Am Anfang dachten wir das unsere erste Optionen, ein Eis Würfel Former, auch unsere Finale Auswahl als Produkt sein wird. Jedoch da dieses Produkt wenig bis keine Messbaren Elemente besass, viel es aus der Auswahl raus. Wir mussten also schnell zwei neue Optionen generieren. Im Bereich der Ernährung oder zumindest daran angelehnt zu bleiben wollten wir aber nicht ändern. Da ich bereits einen M&M's Spender hergestellt habe kam auch hier diese Idee wieder auf. Am ende entschieden wir uns dann von allen drei Optionen den M&M's Spender Herzustellen.
Autor: Fuchs Matthias
Tutorial
Die Herstellung
Wie haben wir jetzt diesen M&M's Spender hergestellt und wie kann Mann es uns nachmachen?

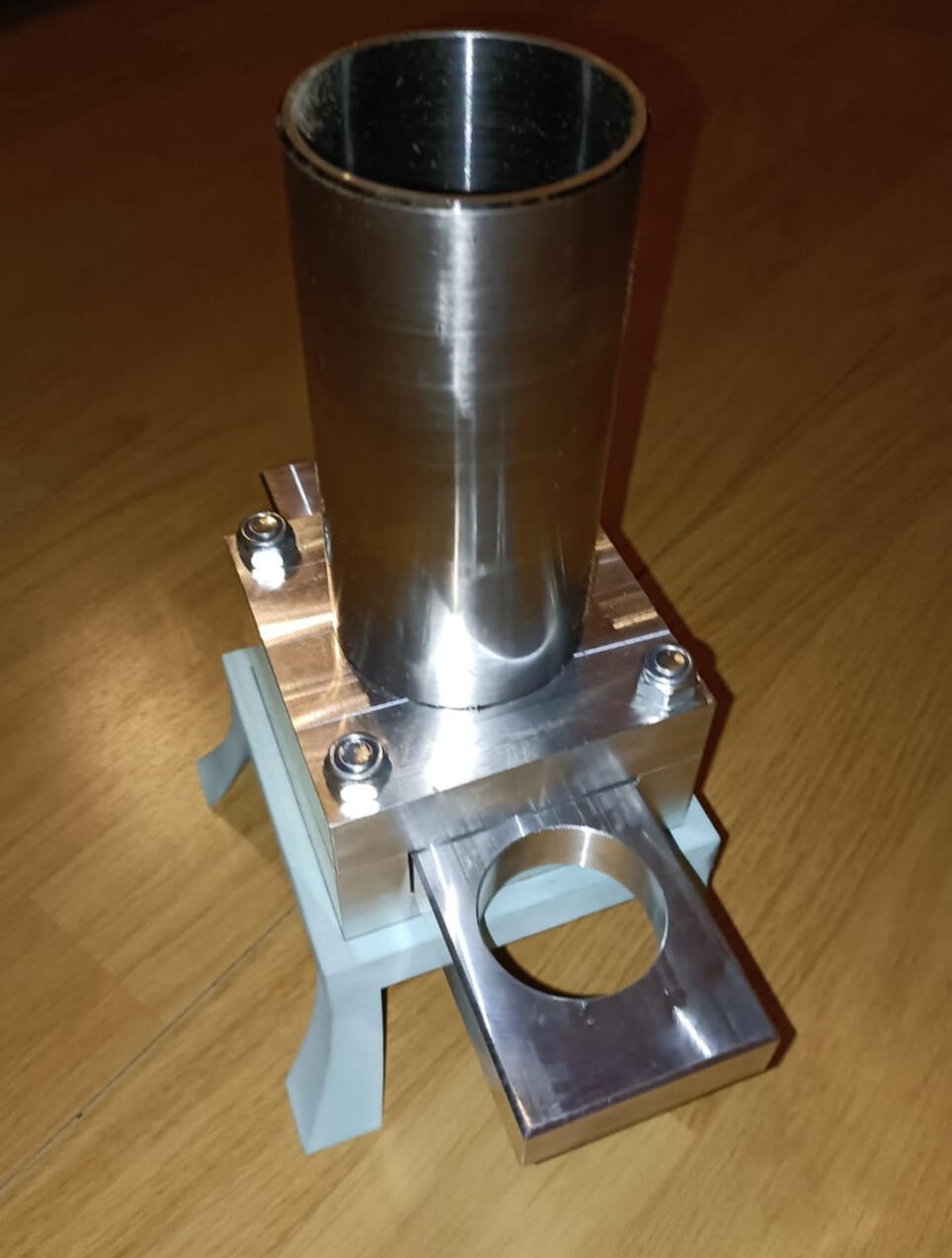

Der Spender besteht aus 5 Teilen, plus zusätzlich Schrauben.

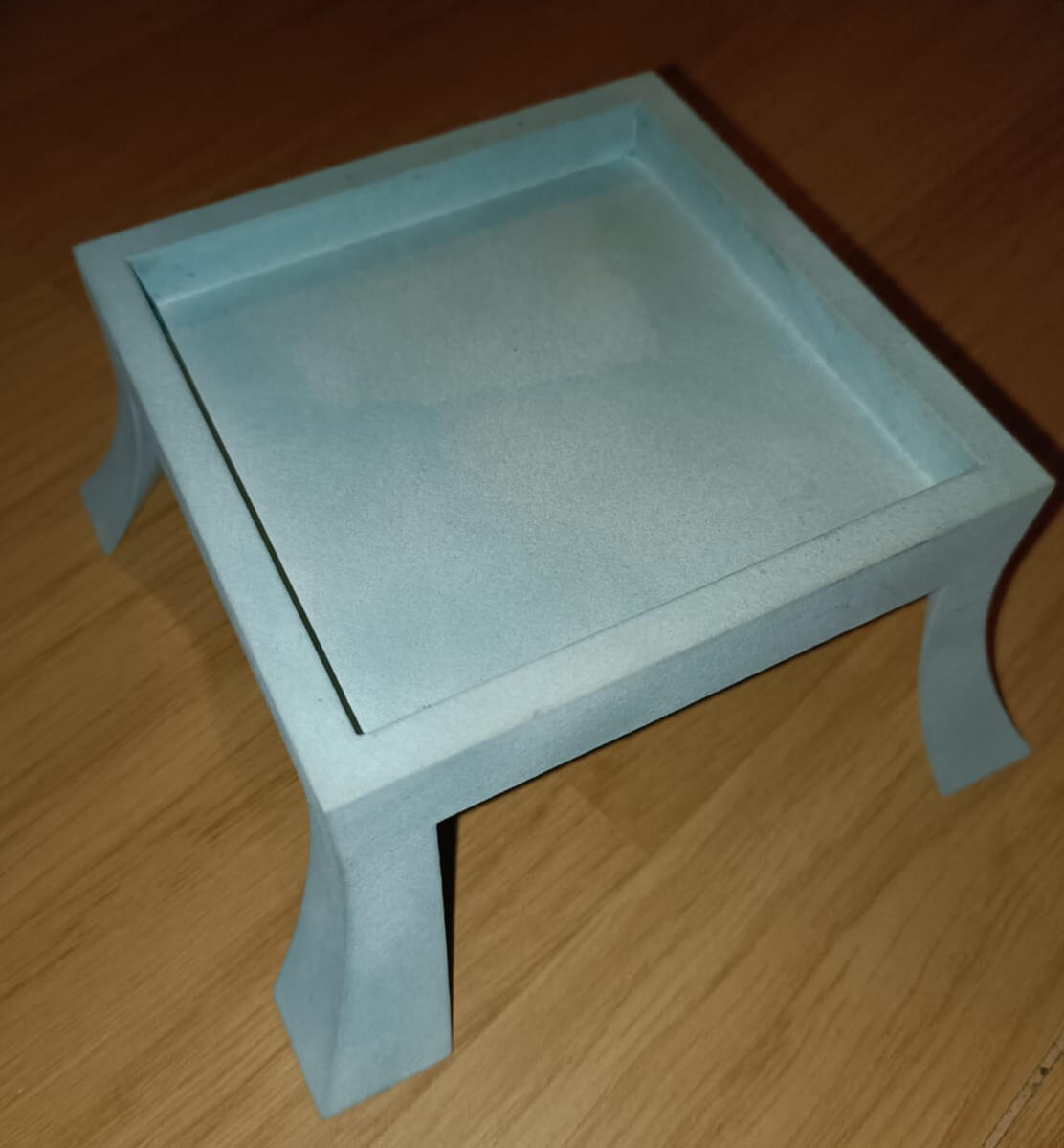

Der Ständer Auf welchem der Spender selbst steht ist ein 3D Druck.
Um diesen herzustellen muss ein CAD Modell erstellt werden, welches dann nur noch auf beliebigem 3D Drucker gedruckt werden muss.

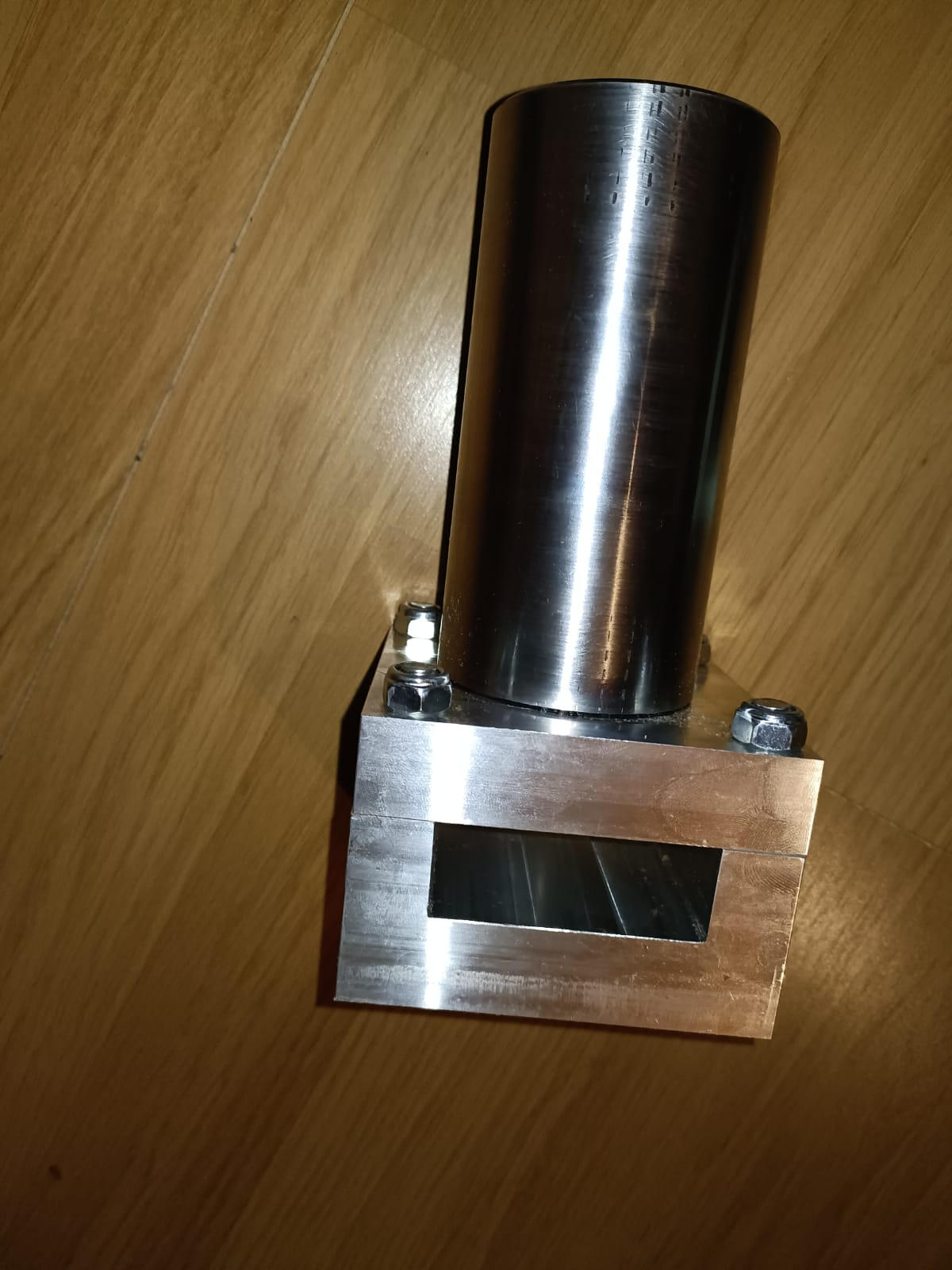

Die nächsten drei Teile ergeben dann das Spender Gehäuse selbst.Diese sind:1. Grundplatte (unten)
2. Grundplatte (Deckel)
3. Silo / Zylindrischer BehälterDie Grundplatte Ist lediglich ein Block, in unserem Fall Aluminium, in den eine Nut gefräst wird. In den vier ecken noch Bohrungen für Schrauben, welche unten vertieft werden müssen um den Schraubenkopf zu verstecken.Der Deckel ist in unserem Fall auch ein Block Aluminium. In der Mitte hat dieser eine Kreistasche. Die Kreistasche sollte den Aussendurchmesser vom Silo Besitzen. Auch wieder an den gleichen Positionen wie bei der Grundplatte Bohrlöcher.Das Silo ist bei uns ein Stück Rostfreier Stahl welches innenausgedreht ist und in den Deckel verleimt wurde.

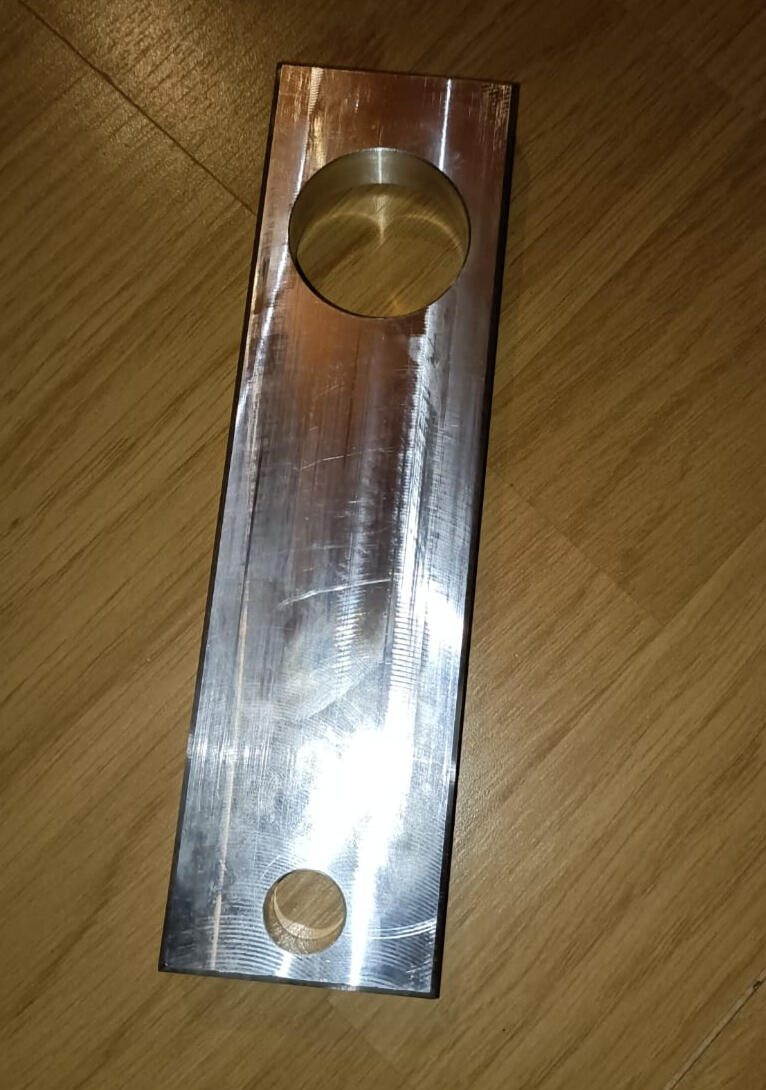

Das letzte Teil ist dann noch der Schieber. In unserem Fall auch Aluminium. Dieser besitzt an einem Ende eine kleine Bohrung und an dem anderen wieder eine Kreistasche. Diese sollte zwei bis drei Millimeter kleiner als jene von der Grundplatte sein. Jedoch auf den Durchmesser der Grundplatte eine Fase besitzen, um das einfache hereinrutschen von M&M's zu ermöglichen.

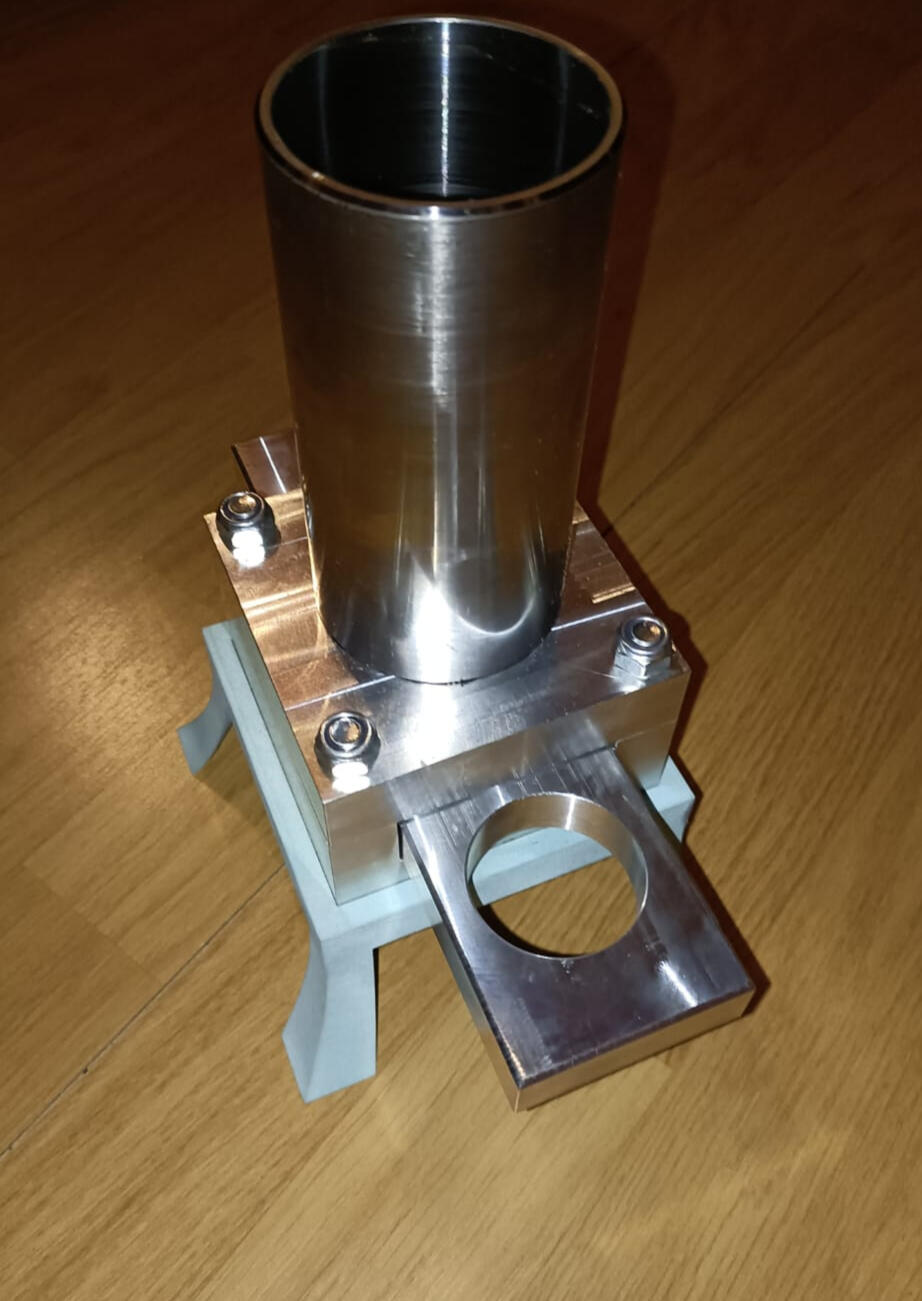

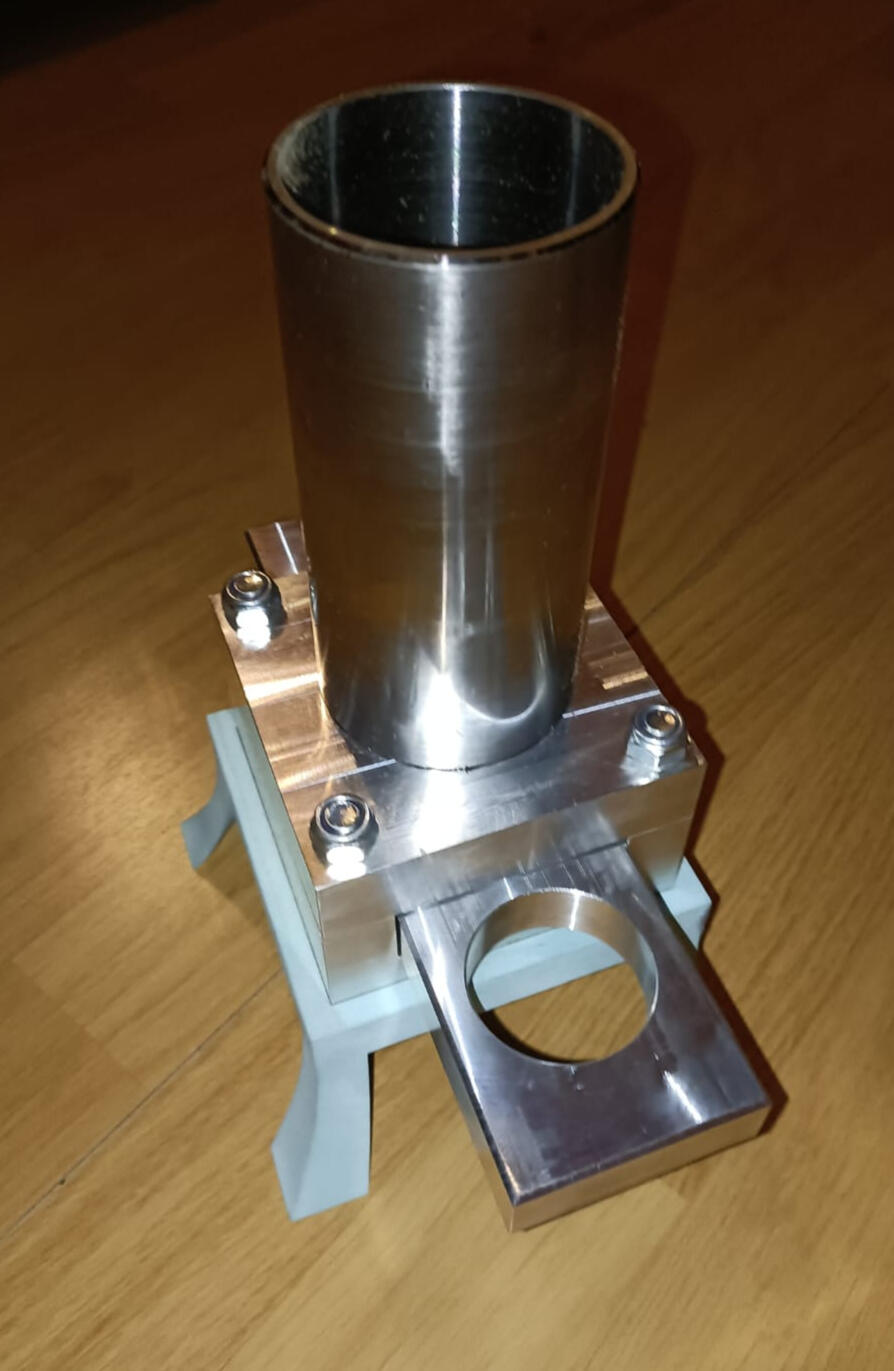

Das ganze benötigt dann noch vier Schrauben und Muttern.Die beiden Grundplatten (Deckel und die untere Platte) werden zusammen verschraubt.Das Silo eingesetzt und bei Bedarf verleimt.Das ganze Konstrukt dann auf den Ständer stellen.Zuletzt kann der Schieber eingeführt werden und dann funktioniert der M&M's Spender.
Vielen Dank
Das war unser Tutorial zum M&M's Spender.
